Tính toán trục vít máy đùn gạch

Trục vít máy đùn có nhiều phương án  thể thiết kế khác nhau với năng suất và áp suất nén khác nhau, ở đây chúng ta so sánh ba phương án thiết kế đang được sửu dụng phổ biến hiện nay áp dụng loại vít đơn và vít nhiều đầu mối.

Qua nghiên cứu tính toán và thử nghiệm thực tế với máy đùn 550 bước kép P400, bước đơn P200 và bước đơn P400 với tốc độ trục ép 22 đến 25rpm công suất 200Kw cho lưu lượng từ 300 đến 700 viên/phút với gạch 4 lỗ khối  lượng 1,6kg (gạch mộc)

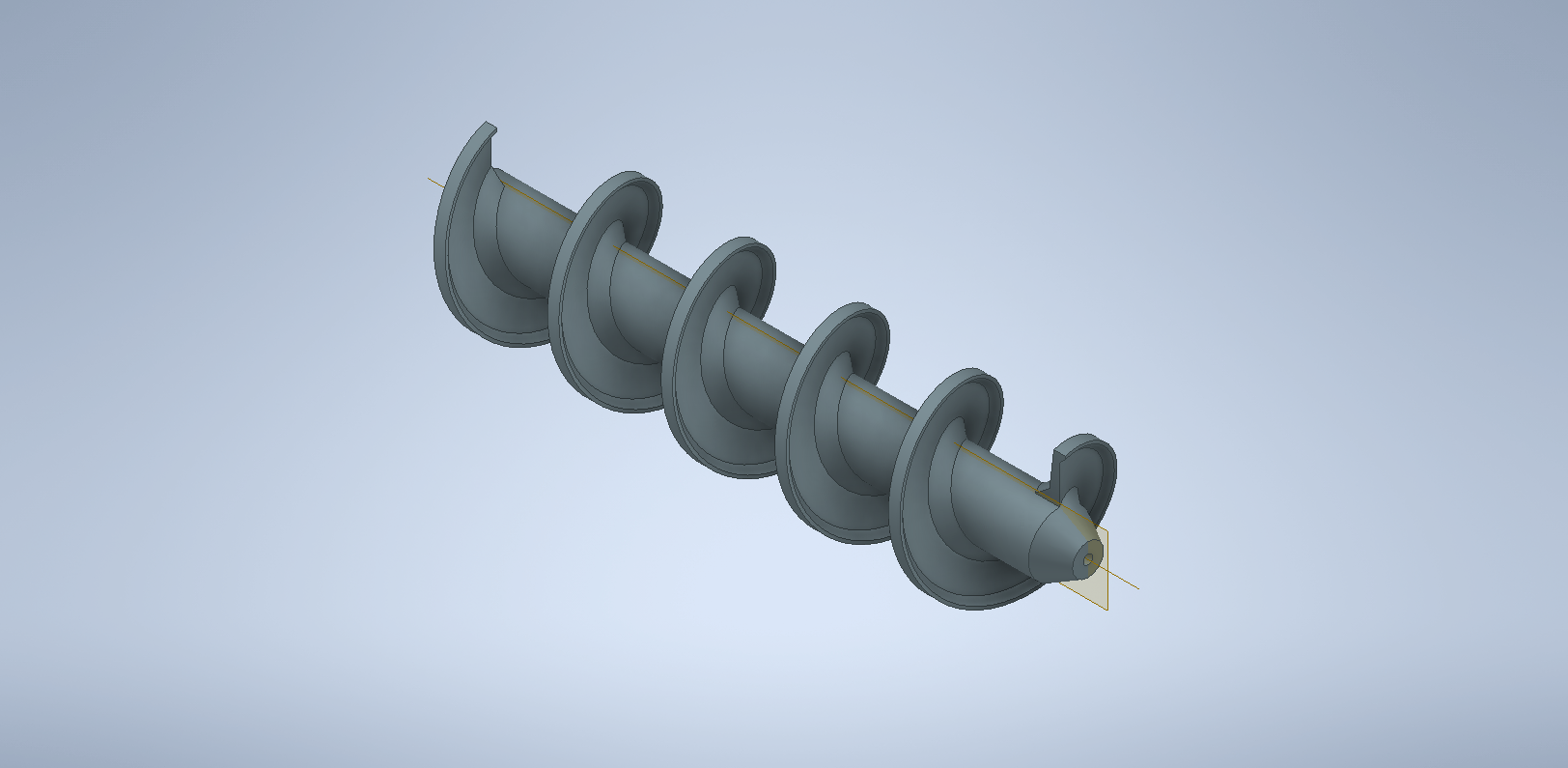

 Loại trục vít 1 đầu mối D550 bước P400 cho năng suất cao nhất đạt gần 700 viên / phút, tuy nhiên do trượt nhiều hơn nên dòng điện cao, áp suất nén thấp chỉ đạt 61 bar.

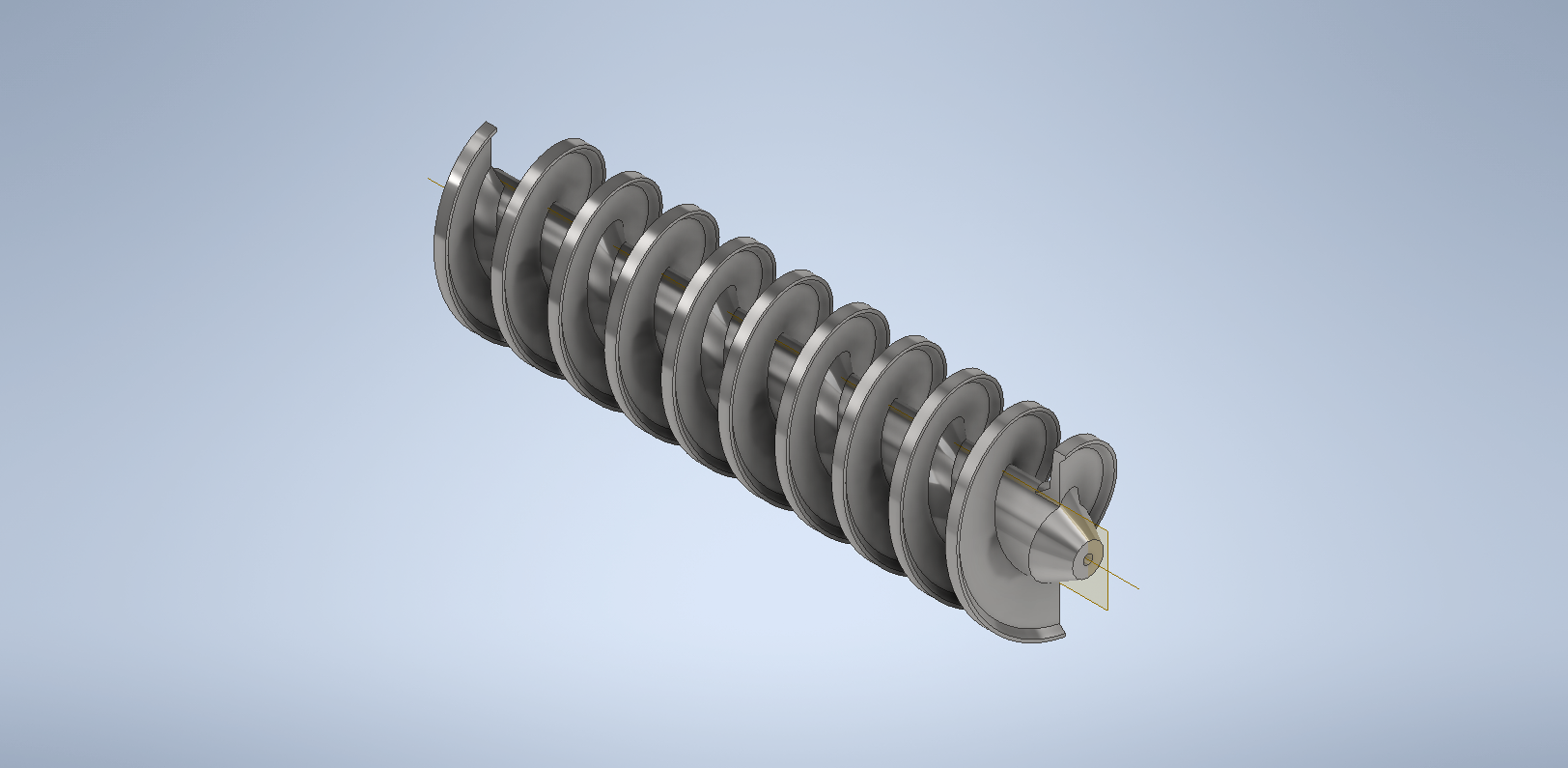

Loại trục vít D550 bước kép P400 cho năng suất đứng thứ 2 , đạt tới 550 viên/phút, dòng điện thấp ơn 10%  và áp suất nén cao hơn một chút, đạt tới 65bar.

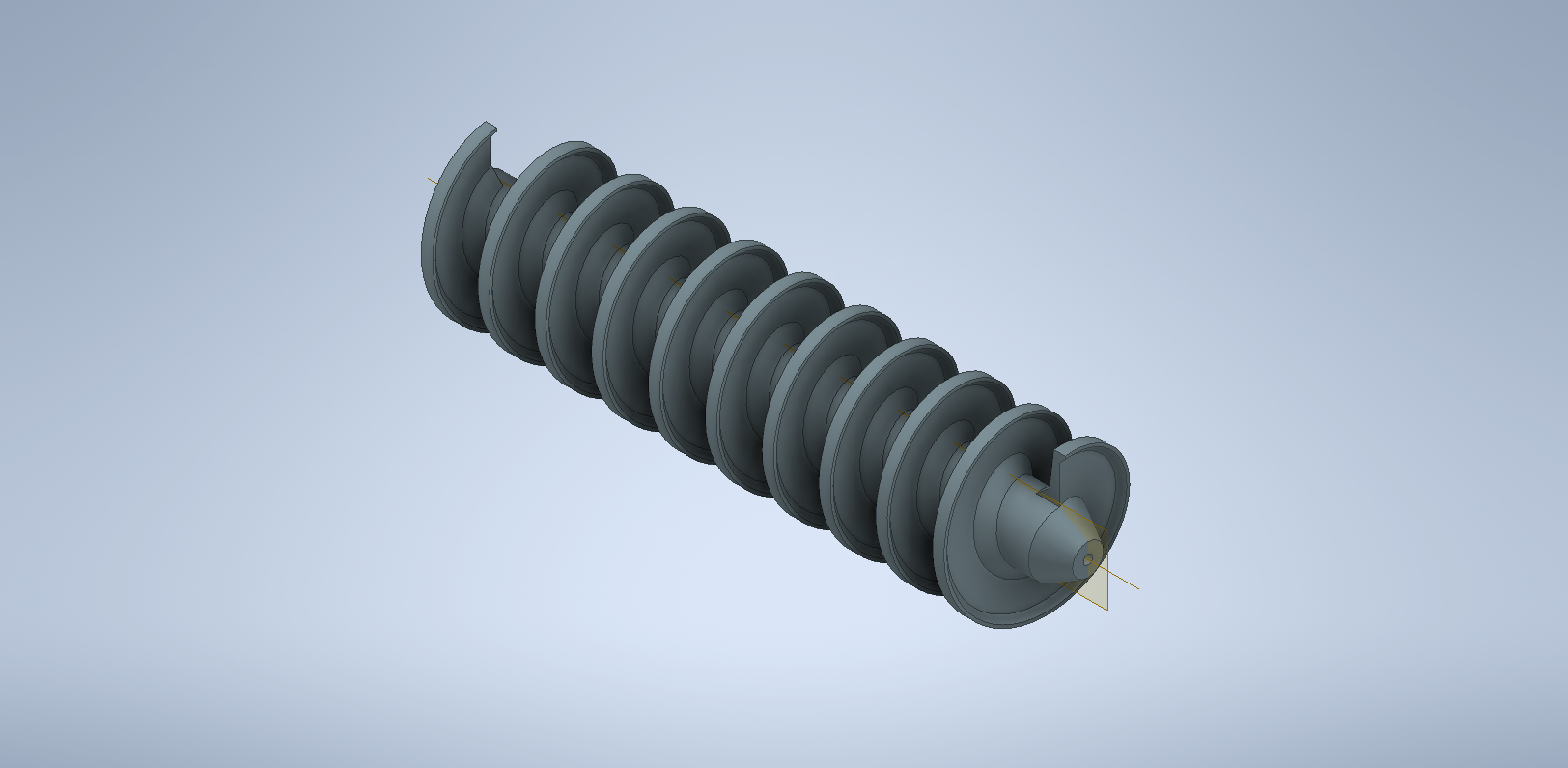

Loại trục vít D550 bước đơn P200 cho năng suất thấp nhất, chỉ đạt gần 300 viên/phút, nhưng dòng điện thấp nhất giảm hơn 30% so với phương án 1, áp suất nén đạt cao nhất gần gấp 2 lần so với loại bước đơn P400.

Ảnh hưởng của vật liệu sử dụng cũng tương đối cao, với thép MN13 hiệu suất cao hơn CR15 khoảng 12% đến 15%.

Qua nghiên cứu trường hợp điển hình là máy D550 chúng ta có thể  ước lượng được với các trường hợp tương tự của máy D600 đến 750.
